参数

型号

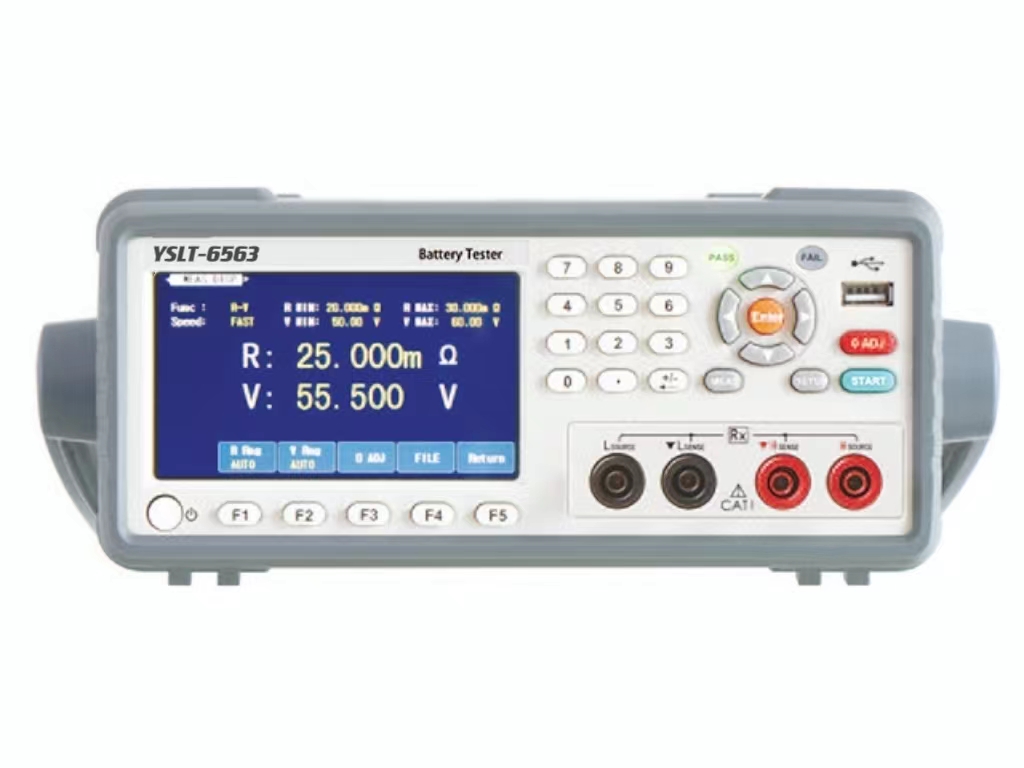

YSLT6563

YSLT6563B

测试参数

RV/R/V (R:交流电阻 V:直流电压)

测试方式

交流4端测量(1kHz)

最大输入电压

额定输入电压600VDC

对地最大额定电压600VDC

额定输入电压1000VDC

对地最大额定电压1000VDC

电阻测量量程

7档量程:

3mΩ(最大显示3.1000mΩ，分辨率0.1μΩ)

30mΩ(最大显示31.000mΩ，分辨率1μΩ)

300mΩ(最大显示310.00mΩ，分辨率10μΩ)

3Ω(最大显示3.1000Ω，分辨率0.1mΩ)

30Ω(最大显示31.000Ω，分辨率1mΩ)

300Ω(最大显示310.00Ω，分辨率10mΩ)

3000Ω(最大显示3100.0Ω，分辨率100mΩ).

测量精度

30mΩ～3000Ω量程:± 0.3%rdg.±3dgt.

(EX.FAST时需加算±3dgt.,FAST/MEDIUM时需加算±2dgt.) 3mΩ量程:± 0.3%rdg.±10dgt.

(EX.FAST时需加算±30dgt.,FAST时需加算±10dgt.,MEDIUM时需加算±5dgt.)

电压测量量程

DC6V(分辨率10μV) DC60V（分辨率100μV）

DC600V(分辨率1mV)

三档切换

DC10V(分辨率20μV)

DC100V（分辨率200μV） DC1000V(分辨率2mV)

三档切换

采样时间

EX.FAST：4ms，FAST：12ms，MEDIUM:42ms，SLOW:157ms(上述为一个参数测量、电源频率为50Hz的最快时间，

具体视测试项目、电源频率而定)

全测量时间

响应时间+采样时间（阻抗/电压一起约1ms的响应时间。仅供参考，具体视测试流程和被测物而定）

比较器

独立判断：HI/IN/LO(电压，阻抗逐一独立判断)，

综合判断（PASS/FAIL.阻抗判断结果和电压判断结果的与运算），

LED指示灯显示，蜂鸣报警，外部I/O输出

外部接口

Handler I/O,RS-232C,USB

电源要求

AC:85-242V ，47～63Hz，15VA

体积(W*H*D)

215mm*87mm*335mm (净尺寸)

235mm*105mm*360mm(加护套后)

重量

3.6kg

附件
