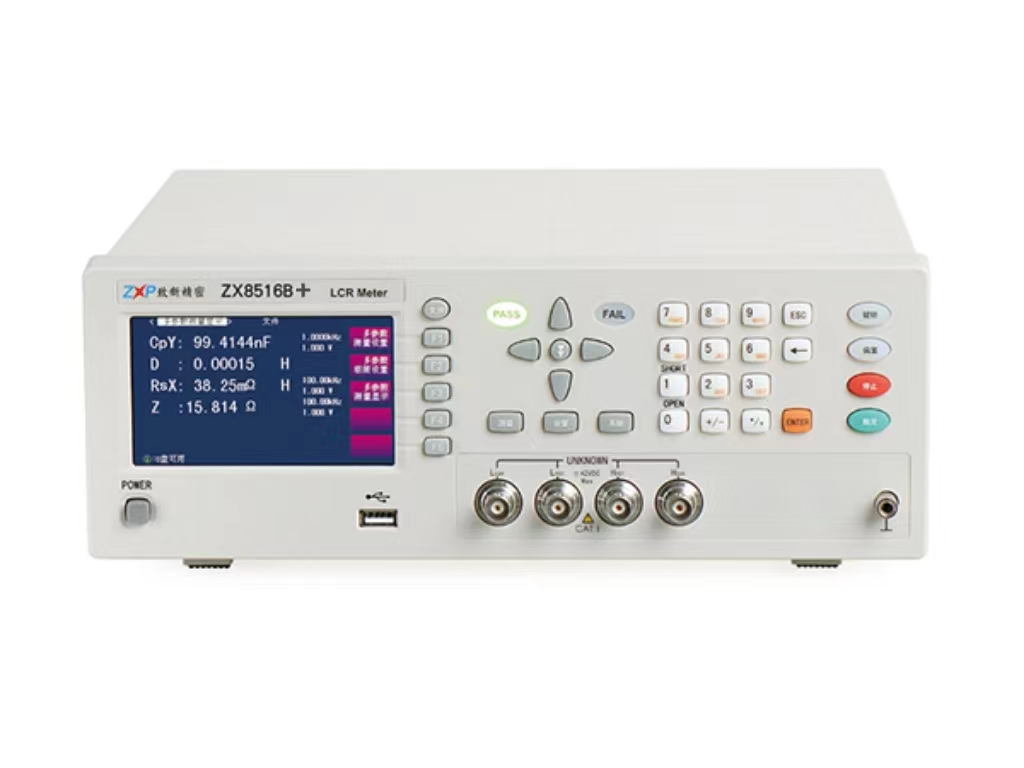

型号

ZX8516A+

ZX8516B+

ZX8517D

ZX8517E

测试频率

50Hz～200kHz，

1.2万多个频率点

50Hz～200kHz，

37个频率点

50Hz,60Hz,100Hz,120Hz,

200Hz,400Hz,500Hz,1kHz,

2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz， 共16个频率点

50Hz,60Hz,100Hz,120Hz,1kHz,

10kHz,20kHz,40kHz, 50kHz,100kHz,共10点

测试参数

C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P

C、L、X、B、R、G、D、Q、 ESR、DCR、TURN、Rp、θ、

|Z|、|Y|、P

测试电平

10mV-2Vrms

基本准确度

0.05% 精度表为准

测试速度

快速:50次/秒、中速20次/秒、慢速6次/秒(1kHz以上频率)

显 示 范 围

|Z|, R, X

0.01 mΩ～99.9999MΩ

|Y|，G，B

0.00001μS～99.9999S

C

0.00001pF～9.99999F

D

0.00001～9.99999

DCR

0.01mΩ～99.9999MΩ

L

0.00001μH～99999.9H

Q

0.01～99999.9

θ(RAD)

-3.14159～3.14159

θ(DEG)

-179.999 °～179.999°

Δ%

-99.999%～99.999%

Turns-Ratio

----

1:0.01-100:1

信号源输出阻抗

30Ω、100Ω

内部直流偏置电压

0V、2V

0V、1.5V、2V

量程方式

自动、保持

触发方式

内部、手动、自动、外部、总线

校准功能

开路/短路,全频清零、点频清零

等效电路

串联、并联

比较器

十档分选，BIN0～BIN9、NG、AUX

PASS、HI、LOW(PASS/FAILLED显示)

接口

RS232C、UsbHost、USB Device、Handler、GPIB（选件）

温度湿度

0℃～40℃，相对湿度≤75%

电源要求

100～120 Vac或198～242 Vac

46～64 Hz，功率大于50 VA

体积(WxHxD)

310mmx115mmx315mm

重量（净重）

4.5Kg
